カウンター・テーブル・スタンド型分煙システム

分煙システムの特徴

16-p21

集塵ユニットは、二段荷電方式を採用。
タバコの煙だけでなく、0.01マイクロメートルまでの微粒子を高い効率で集塵。

  16-p24

キャスター付で移動も簡単。
設置後も、4個のキャスター全てに付いているストッパーで安全。

16-p22

最大23㎡/分の処理風量で、広範囲に広がる煙を強力に吸引。

  16-p25

人体を感知すると自動的に運転を開始。
感知終了後は、一定時間で自動的に停止。
スイッチ入・切の手間が必要なし。

16-p23

人数や喫煙量に応じ、HI・MID・LOWの3段階風量切替が可能。

  16-p26

繰返しの使用が可能。

煙吸引範囲

煙吸引範囲

3つのオプション

16-p41

業界初の、オゾン脱臭装置を搭載できます。
脱臭フィルターだけでは取れにくい、タバコの臭いを分解。
紫外線オゾン脱臭方式で、優れた脱臭・殺菌効果を発揮します。
※オゾン発生量最大80mg/h。



  16-p42

設置場所に合わせて、本体カラーの指定ができます。

  16-p43

設置場所や利用人数等に合わせて、
天板のサイズやカラーをオーダーメイドできます。

※上記3つのオプションは、FC-30Kに、自由な取付や組合せが可能です。(別途料金が発生します。)

16-p4

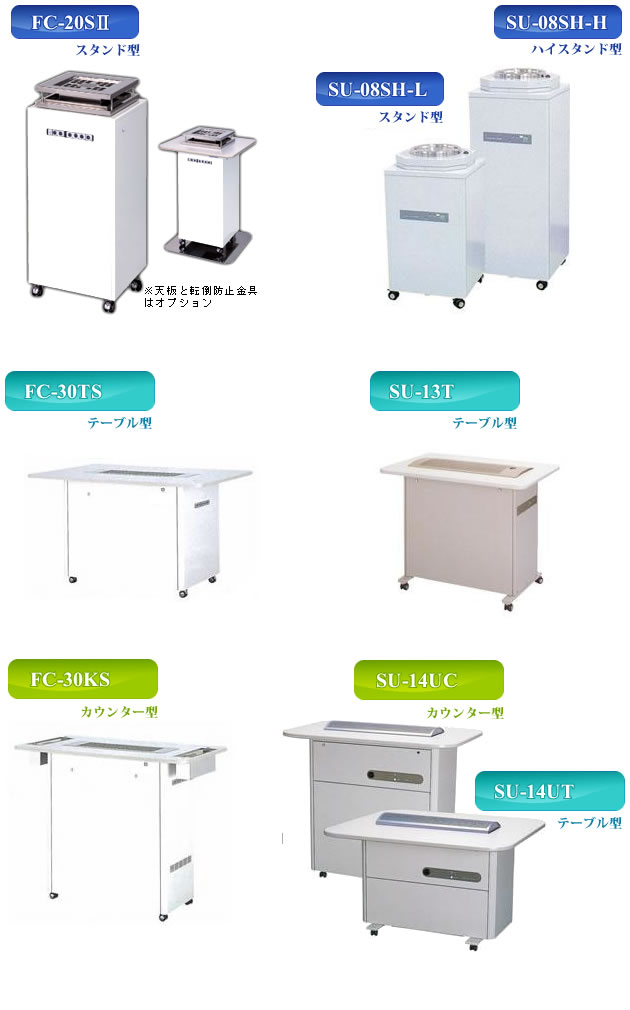

製品ラインナップ

製品仕様

スタンド型

型番 FC-20SⅡ
定格電圧 AC100V
周波数 50Hz 60Hz
消費電力
(W)
74(HI)
59(MID)
55(LOW)
97(HI)
67(MID)
61(LOW)
定格処理風量
(m3/分)
10.8(HI)
5.8(MID)
4.8(LOW)
11.2(HI)
6.5(MID)
4.9(LOW)
運転音
(dB)
52(HI)
48(MID)
45(LOW)
56(HI)
50(MID)
45(LOW)
外形寸法
W×H×D (mm)
370×848×370

オプション天板サイズ
610×18×610

重量 (Kg) 31
集塵効率 (%) 98(標準 DOP0.3μm)



型番 SU-08SH-L
定格電圧 AC100V
周波数 50Hz 60Hz
消費電力
(W)
86(急速)
75(標準)
定格処理風量
(m3/分)
8(急速)
5(標準)
運転音
(dB)
42(急速)
36(標準)
外形寸法
W×H×D (mm)
400×751×400
重量 (Kg) 35
集塵効率 (%) 90(標準 DOP0.8μm)



型番 SU-08SH-H
定格電圧 AC100V
周波数 50Hz 60Hz
消費電力
(W)
86(急速)
75(標準)
定格処理風量
(m3/分)
8(急速)
5(標準)
運転音
(dB)
42(急速)
36(標準)
外形寸法
W×H×D (mm)
400×1051×400
重量 (Kg) 40
集塵効率 (%) 90(標準 DOP0.8μm)

テーブル型

型番 FC-30TS
定格電圧 AC100V
周波数 50Hz 60Hz
消費電力 96(HI)
85(MID)
67(LOW)
120(HI)
97(MID)
69(LOW)
定格処理風量
(m3/分)
20(HI)
18(MID)
12(LOW)
21(HI)
17(MID)
10(LOW)
運転音
(dB)
49(HI)
46(MID)
39(LOW)
50(HI)
46(MID)
38(LOW)
外形寸法
W×H×D (mm)
1200×683×800
重量 (Kg) 62
集塵効率 (%) 98(標準 DOP0.3μm)



型番 SU-13T
定格電圧 AC100V
周波数 50Hz 60Hz
消費電力 65(標準)
定格処理風量
(m3/分)
14(急速)
10(標準)
14(急速)
9(標準)
運転音
(dB)
37(標準) 36(標準)
外形寸法
W×H×D (mm)
900×728×600
重量 (Kg) 43
集塵効率 (%) 91(標準 DOP0.3μm)



型番 SU-14UT
定格電圧 AC100V
周波数 50Hz 60Hz
消費電力 95(標準) 92(標準)
定格処理風量
(m3/分)
14.5(急速)
10(標準)
14(急速)
9.5(標準)
運転音
(dB)
40(標準) 39(標準)
外形寸法
W×H×D (mm)
1200×740×1000
重量 (Kg) 83
集塵効率 (%) 94(標準 DOP0.3μm)

カウンター型

型番 FC-30KS
定格電圧 AC100V
周波数 50Hz 60Hz
消費電力 96(HI)
85(MID)
68(LOW)
120(HI)
97(MID)
69(LOW)
定格処理風量
(m3/分)
20(HI)
16(MID)
11(LOW)
20(HI)
16(MID)
10(LOW)
運転音
(dB)
49(HI)
45(MID)
37(LOW)
50(HI)
45(MID)
37(LOW)
外形寸法
W×H×D (mm)
1200×956×600
重量 (Kg) 58
集塵効率 (%) 98(標準 DOP0.3μm)



型番 SU-14UC
定格電圧 AC100V
周波数 50Hz 60Hz
消費電力 108(標準) 105(標準)
定格処理風量
(m3/分)
14.5(急速)
10(標準)
14(急速)
9.5(標準)
運転音
(dB)
39(標準) 37(標準)
外形寸法
W×H×D (mm)
1200×1040×750
重量 (Kg) 81
集塵効率 (%) 94(標準 DOP0.3μm)
